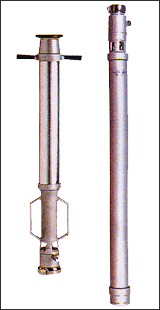

포관창 - Air Foam Nozzle [
MODEL : SFN ] ◑ |
|
- Air Foam Nozzle은 물만으로는 화재진압이
어려운 유류화재시
Monitor에 연결하거나
Hose에 연결 사용하는 포관창입니다. Portable
방식에도 사용가능한 Pick-up
Tube타입과 일반타입이 있습니다.
▣ Size : 40A,
65A
▣ Capacity at
3.5㎏/㎠ 40A:130 ℓpm, 65A:400 ℓpm,
65A:950 ℓpm
▣ Thread Type
: FE40. FE65, FE65A
▣ Max Pressure
: 14㎏/㎠
▣ Material :
Al.Alloy or Bronze
▣ Weight : 1㎏,
5㎏ |
|
|
|
| |
| ◐
디류지(자동)밸브 - Deluge Control Valve [
MODEL : SCV ] ◑ |
|
- Deluge Control Valve는 개방형
헤드나 포소화, 물분무, 드렌져 설비
등의 디류지 시스템의
방호구역 선택용 및 냉각시스템에 사용됩니다.
유사시 감지기와 연동하여
감지헤드 및 수동 기동장치, 슈퍼 비죠리
판넬에 의한 원격조작에
의해 자동적으로 밸브가 개방되는 차압(감압)
구조의 밸브입니다.
▣ Size : 50A,
65A, 80A
▣ Working Pressure
: 1.5 ∼14㎏/㎠
▣ FlangeType
: KSB 1511 10K Flange
▣ Material :
Cast Iron Bronze
| Model |
Nominal
Size |
Weight(kg) |
| SCV-50 |
50A |
24 |
| SCV-65 |
65A |
30 |
| SCV-80 |
80A |
35 |
|
|
|
|
| |
| ◐
포헤드 - Foam Head [
MODEL : SFHP ] ◑ |
|
- Foam Head는 혼합기에서 송액된 Foam
수용액을 흡입(Jet)작용에
의해 Air포를 생성시켜
광범위하게 방사하는 것으로 격납고, 정비공장,
주차장 및 창고 등의
넓은 지역이나, 요철이 있는 표면 및 입체적인
부분을 Air포 및 막(Film)으로
피복시킴으로서 완전한 소화를 목적
으로 사용됩니다. 사용원액에
따라 계면활성제나 단백포는 80 ℓpm
용이고 수성막포는 35
ℓpm 용으로 구분합니다.
▣ Test Pressure
: 2m직관에서 9㎏/㎠ 분사 충격시험
▣ Capaclty at
2.5㎏/㎠ : 35ℓ , 80ℓ
▣ Installation
Height : 2 ∼ 5m |
|
|
|
| |
| ◐
폼원액탱크 - Foam Liquid Tank ◑ |
|
| Model |
Capacity
Gallons |
Weight
(kg) |
Model |
Capacity
Gallons |
Weight
(kg) |
| SFMD-100 |
100 |
590 |
SFMD-800 |
800 |
1750 |
| SFMD-150 |
150 |
700 |
SFMD-900 |
900 |
1830 |
| SFMD-200 |
200 |
800 |
SFMD-1000 |
1000 |
2000 |
| SFMD-300 |
300 |
1200 |
SFMD-1200 |
1200 |
2300 |
| SFMD-400 |
400 |
1300 |
SFMD-1500 |
1500 |
2800 |
| SFMD-500 |
500 |
1390 |
SFMD-1600 |
1600 |
3200 |
| SFMD-600 |
600 |
1500 |
SFMD-1800 |
1800 |
3510 |
| SFMD-700 |
700 |
1620 |
SFMD-2400 |
2400 |
4050 |
|
|
| |
| ◐
혼합기 - Mixer [
MODEL : SFPS , SPPE] ◑ |
|
- Pressure-Proportioning System에서
사용하는 혼합기는
제조방법에 따라 주조형(SFPS)과
파이프형(SPPE)이
있으며 Orifice혼합비율에
따라 3％, 6％ 두 가지로
구분합니다. 따라서 약제
혼합비에 따라 선택해서
사용하셔야 합니다.
▣ Test Pressure
: 21㎏/㎠
▣ Material :
Cast Iron or Carbon Steel
▣ Paint Color
: Red/Yellow
▣ Flange Type
: KS/ANSI Flange
| SIZE |
FLOW
RATE GPM(LPM) |
| 3" |
75(284)-500(0833) |
| 4" |
150(568)-1200(4542) |
| 6" |
300(1136)-2700(10220) |
| 8" |
500(1844)-4500(17033) |
|
|
|
|
| |
| ◐

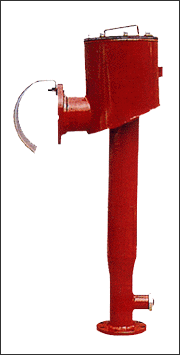

유조탱크용 폼챔버- Foam Chamger [
MODEL : SFC ] ◑ |
|
- Air Foam Chamber는 가연성액체 저장탱크
측면상부에 부착하여
화재시 탱크내 액체표면에
Air포를 방출하는 고정식 공기포 토출기로
사용됩니다. 혼합기에서
파이프까지 송액된 포수용액은 폼메이커를
지나면서 Air를 흡입하여
Air포가 형성되고 인화성 증기등의 역류방지
용 봉판을 파단하면서
디프렉타에 의해 내벽을 따라 액표면에 유동전
개하여 소화합니다. 탱크형상에
따라 특형과 Ⅱ형,Ⅰ형으로 구분하며
평상시에는 챔버내부에
역류방지용 봉판으로 실링이 돼 있어야
합니다.
▣ Test Pressure
: 20㎏/㎠
▣ Paint Color
: Red/Yellow
▣ Flange Type
: KS/ANSI Flange
▣ Material :
Carbon, Stainless Steel Peflector
▣ Material :
Glass or Pb Plate
| Model
No. |
INLET
FLANGE
SIZE |
OUTLET
FLANGE SIZE |
CAPACITY
(L/MIN)
3.5㎏/㎠ G |
| SFC-100E |
50 |
65 |
100 |
| SFC-200E |
50 |
65 |
200 |
| SFC-350E |
65 |
80 |
350 |
| SFC-550E |
80 |
100 |
350 |
| SFC-750E |
80 |
100 |
750 |
| SFC-1000E |
100 |
150 |
1000 |
| SFC-1500E |
100 |
150 |
1500 |
| SFC-1900E |
150 |
200 |
1900 |
|
|
|
|
| |
| ◐
라이저 스트레나 - Riser Strainer [
MODEL : SRS] ◑ |
|
- Riser Strainer는 Air Foam
Chamber나 Foam Head배관의 입상부에
설치하고 포수용액에 조합된
불순물, 스케일등을 내부망으로 제거
하여 발포기의 흡입작용과
헤드의 분사상태등을 보호해주며, 여기에
Pressure Gauge등을
설치하면 Air Foam Chamber방출압 측정용
으로도 사용합니다.
▣ Test Pressure
: 20㎏/㎠
▣ Paint Color
: Red/Yellow
▣ Material :
Body-Carbon Steel, Screen-Stainless
Steel
▣ Flange Type
: KS/ANSI Flange
| Model |
Size |
L |
Model |
Size |
L |
| SRS-50 |
50 |
325 |
SRS-150 |
150 |
580 |
| SRS-65 |
65 |
358 |
SRS-200 |
200 |
678 |
| SRS-80 |
80 |
393 |
SRS-250 |
250 |
825 |
| SRS-100 |
100 |
434 |
SRS-300 |
300 |
923 |
| SRS-125 |
125 |
497 |
SRS-350 |
350 |
978 |
|
|
|
|
| |
| ◐
방수총 - Monitor ◑ |
|
- Water Foam Monitor(방수총)는
소방자동차, 소방경비정,
선착장, 공항 및 주유소,
정유소, 발전소, 화학공장 등
플랜트설비의 주·보조
소화설비로 사용됩니다. 종류로는
Monitor 조작방법에
따라 수동식(레바, 기어타입)과 원거리
조작이 가능한 전동식과
유압식이 있습니다. Monitor는
방사거리가 길고(30㎝이상)대량의
Water 및 Foam의
방수가 가능하며 Hydrant에
부착하거나 단독형 설치도
가능하며 이동구조도 있습니다.
| Model |
SML-65 |
SMG-65 |
SML-65T |
Nominal
Size |
In |
KS/ANSI
Flange |
| Out |
FE65 |
FE65 |
FE65 |
| Driving
Type |
Handle
Lever |
Handle
Lever |
Handle
Lever |
| Paint
Color |
Red/Yellow |
| Material |
Bronze |
| Test
Pressure |
20㎏/㎠
|
Capacity
Range
ℓpm |
760-2350 |
760-2850 |
2270-4160 |
Elevation
Range |
Up |
+85° |
+90° |
+85° |
| Down |
-55° |
-45° |
-55° |
| Rotation |
360° |
360° |
|
| Weight(kg) |
23 |
51 |
62 |
|
|
|
|
| |
| ◐
이중제어관창 - Combination Nozzle ◑ |
|
- Fog and Straight Nozzle은
플랜트설비나 소방차등의
Monitor(방수총)에 연결 사용하며 고양정, 대유량
사용이
가능하여 근접이 어려운 원거리 화재시나 넓은 지역의
화재진압에 월등한 효과를 발휘하는 대용량 및 이단제어
구조의 노즐입니다.
| Model |
SNFS
-65J |
SNFS
-65N |
SNFS
-65Q |
SNFS
-65D |
| Thread
Size |
FE65 |
FE65 |
FE65 |
FE65 |
Discharge
Cap.at
7kg/㎠ Straight/Fog
(ℓpm) |
1520
/2680 |
1300
/2080 |
1110
/1360 |
1110
/1360 |
Effective
Range
at 7kg/㎠ |
63m |
55m |
44m |
40m |
| Weight(kg) |
4.8 |
2.7 |
3.5 |
2.1 |
| Material |
Bronze,
Al.alloy |
| Test
Pressure |
20kg/a㎠ |
|
|
|
|
| |
| ◐
포소화약제 - Foam Liquid ◑ |
|
| 종
별 |
수성막포 |
합성계면
활성제포 |
단 백
포 |
내알콜포 |
검정규격 |
| 항
목 |
3%형
|
6%형
|
3%형
|
3%형
|
6%형
|
3%형
|
6%형
|
| 사용온도범위 |
-5℃~30℃ |
-5℃~30℃ |
-10℃~30℃ |
-10℃~30℃ |
-10℃~30℃ |
-10℃~30℃ |
-5℃~30℃
-10℃~30℃
-20℃~30℃ |
| 비중20℃ |
1.09~115
(1.05) |
1.00~1.15
(1.05) |
0.90~1.20
(1.05) |
1.10~1.20
(1.05) |
1.10~1.20
(1.05) |
1.07 |
0.90~1.20 |
점도
(센타스토크스) |
20℃ |
10 |
5 |
10.2 |
45 |
9.2 |
18 |
200이상 |
| -10℃ |
34 |
14 |
12 |
267.8 |
40.7 |
70 |
200이하 |
수소이온
농도20℃ |
6.0~8.5(7.3) |
6.0~8.5(7.3) |
6.0~8.5(7.7) |
6.0~7.5(6.8) |
6.0~7.5(6.8) |
6.3 |
6.0~8.5 |
| 유 동
점 |
-15℃ |
-15℃ |
-15℃ |
-15℃ |
-15℃ |
-15℃ |
사용온도
하한치보다 2.5℃낮은
온도 |
| 침전량(㎖) |
0.01 |
0.05 |
흔적정도 |
흔적정도 |
흔적정도 |
흔적정도 |
0.1Vol%이하 |
| 인화점(℃) |
인화아니함 |
인화아니함 |
인화아니함 |
인화아니함 |
인화아니함 |
인화아니함 |
60℃이상 |
| 주요소방대상 |
주차장 등 |
주차장
지하실
창 고 |
옥내외 저장탱크
항공기 격납고
위험물창고
|
알콜등의
수용성,가연성 액체를 사용하는 시설 |
|
| 발포종류 |
저발포 |
저발포
고발포 |
|
저발포 |
저발포 |
|
|
|
| |
|
|
